Охранная сигнализация "Белка" АВУР.457364.006 автомобилей Гранта

Инструкция по установке и эксплуатации

Сигнализация предназначена для дистанционного управления блокировкой дверей, подачи звуковой и световой сигнализации.

Для передачи команд управления в сигнализации применен алгоритм авторизации с криптостойким кодом и индивидуальным для каждого изделия ключом шифрования, исключающим интеллектуальный электронный взлом.

Технические характеристики

Диапазон частот радиосигнала управления.....от 433,05 до 434,79 МГц

Максимальный радиус действия брелока................15 м*

Рабочая температура........................................................от -40 до +85 С

Напряжение питания постоянного тока...........................................9-18 В

Ток, потребляемый сигнализацией в режиме охраны..........менее 15 мА

Максимально допустимый ток на выходах:

-управления электроприводами замков дверей.................................15 А

-подключения световых сигналов.................................................2 х 7,5 А

-подключения звукового сигнала.........................................................10 А

Питание блока......................................1,5 В ( 1 элемент питания типа CR2032)

*Дальность действия брелока может уменьшаться в зависимости от места установки приемника, месторасположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелока.

Срок службы автосигнализации состовляет 1 год при условии, что она устанавливается и эксплуатируется в строгом соответствии с инструкцией по установке и эксплуатации.

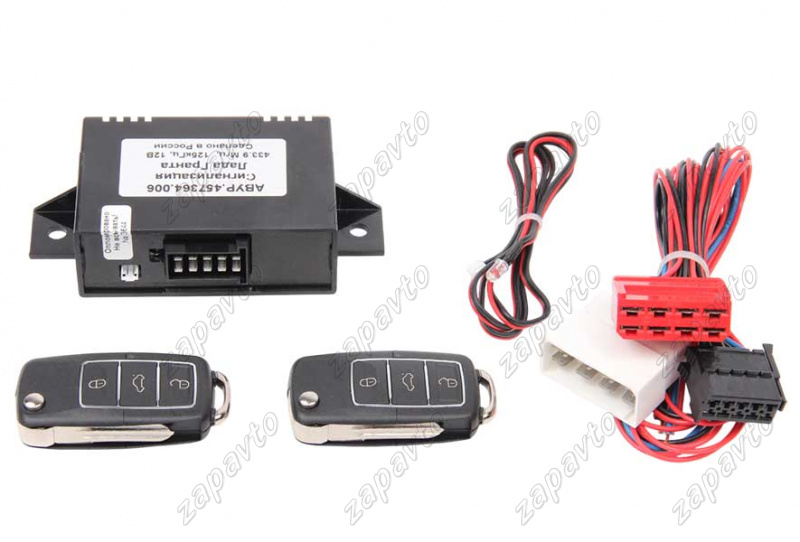

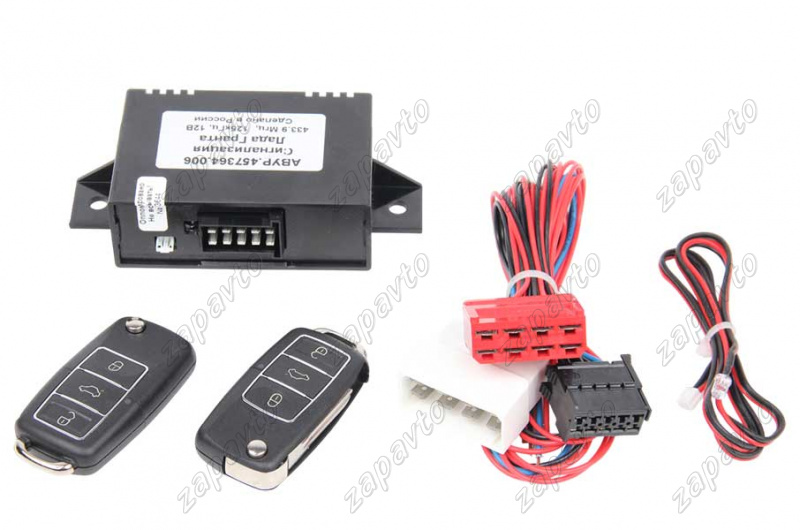

Компоненты, входящие в комплект сигнализации

1- инструкция по установке и эксплуатации;

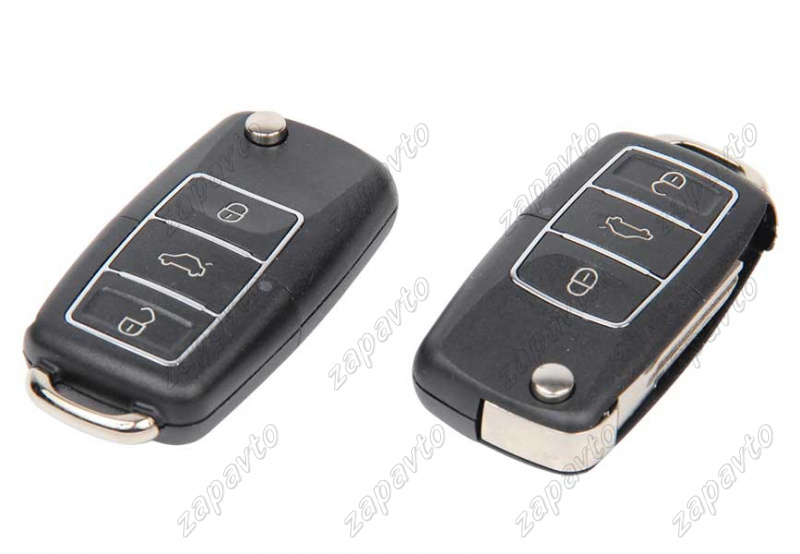

2- брелок (ПДУ) дистанционного управления АВУР.457364.002* с батарейкой;

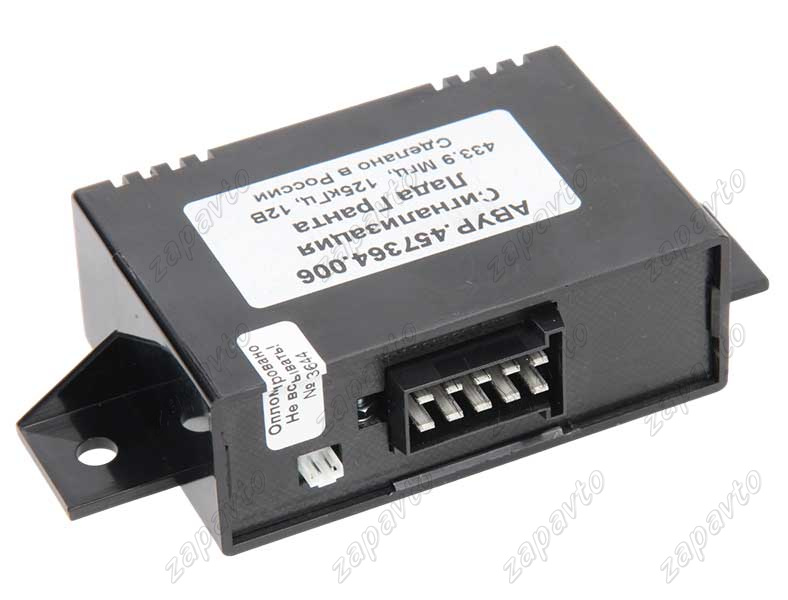

3- центральный процессорный блок (Блок сигнализации);

4- светодиодный идикатор с кабелем подключения;

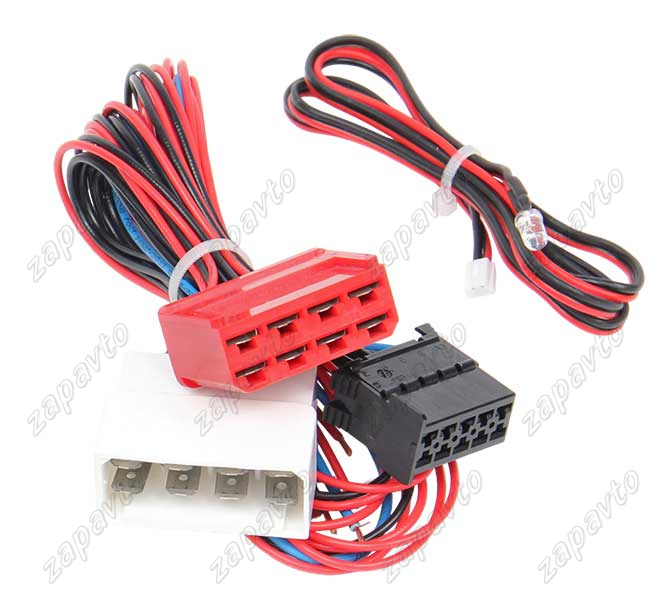

5- жгут переходной с 8-и контактными разъемами.

Охраняемые зоны автомобиля и способы их контроля

- Двери, капот - концевые выключатели

- Зажигание - контроль цели зажигания

Защищенность сигнализации

- Код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом

- Ограничение количества циклов тревоги

- Прерывание сигналов тревоги без выключения режима охраны

Защитные функции сигнализации

- Выключение сигналов тревоги - световая и звуковая сигнализация при срабатывании концевых выключателей, изменении состояния цепи зажигания (вкл. или выкл.) в режиме охраны

- Индикация состояния сигнализации светодиодом

- Индикация факта срабатывания сигнализации звуковыми сигналами

- Сигнализация светодиодным индикатором состояния открытых дверей

- Троекратная световая и звуковая сигнализация при постановке на охрану при включенном зажигании, открытой двери - (капот, багажник)

Подключение сигнализации

1. Отключить АКБ. Отсоединить "Блок центрального замка" (БЦЗ) от гнездовой колодки жгута автомобиля. Подключить штыревую колодку жгута переходного к гнездовой колодке автомобиля. Подключить сигнализацию "Белка" и "БЦЗ" к соответствующим гнездовым колодкам жгута переходного. Подключить к сигнализации светодиодный индикатор.

2. Подключить АКБ. Кнопками брелока сигнализации "Блокировать", "Разблокировать" проверить дистанционное управление замками дверей. После блокировки замков дверей, светодиодный индикатор включается через каждые 3 сек. Если дистанционное управление замками дверей работает *, проводим дальнейший монтаж.

3. Отключить АКБ. Подключить выходы световой сигнализации к переключателю указателя поворота, выход звуковой сигнализации подключить к звуковому сигналу (к контакту 87 реле звукового сигнала автомобиля). Подключить, согласно схеме, мотор-редуктор замка двери водителя.

4. Подключить АКБ.

5. Закрепить блок сигнализации рядом с местом монтажа блока "БЦЗ".

Проверка правильности подключения и работы

Кнопками брелока сигнализации "Блокировать", "Разблокировать" проверить дистанционное управление замками дверей, подачу световой и звуковой сигнализации.

Если двери автомобиля закрыты, зажигание выключено - после нажатия кнопки "Блокировать" брелока, сигнализация выдаст один световой и звуковой сигнал.

Если одно или несколько из двух перечисленных условий не выполнено - после нажатия кнопки "Блокировать" брелока, сигнализация выдаст три световых и звуковых сигнала.

После нажатия кнопки "Разблокировать" брелока, сигнализация выдаст два световых и звуковых сигнала.

При срабатывании сигнализации - режим тревоги (тревожные звуковые и световые сигналы включены постоянно), отключение подачи тревожных сигналов производится однократным нажатием кнопки "Разблокировать" брелока. При этом система остается в режиме охраны. Снятие с режима охраны производится повторным нажатием кнопки "Разблокировать" брелока.

Без отключения брелоком тревожная сигнализация работает 1 минуту. Количество циклов срабатывания тревожной сигнализации - 3.

Режимы работы индикатора

- частое моргание (интервал 0,3 сек) - сигнализирует об открытой двери/дверях или капоте автомобиля.

- редкое моргание (интервал 3 сек) - а/м поставлен на охрану.
